一、總體概述

       近年來，信息處理系統發展迅速，對信息傳輸?shù)目焖?、便捷、安全性和穩定可靠性要求高。在新建辦公樓中，所建網絡要求對內適應不同的網絡設備、主機、終端、PC及外部設備，可構成靈活的拓撲結構，有足夠的系統擴展能力，對外通過與國家公共數據網，綜合業務數字網與國內外新聞機構、信息中心相連，組成全方位多通道的信息訪問系統。總之，既要適應當前信息處理的需要，又充分考慮到信息系統未來的發展趨勢。

       網絡綜合布線系統采用模塊化設計，物理上為星形結構，邏輯上為總線結構，這樣既有利于系統連接和擴充，保持很高的靈活性；同時也能保證信息傳輸?shù)母咚俾省?biāo)準上符合EIA/TIA568商用建筑物配線標準和常用通信標準，兼容多個廠家的產品設備，支持各種模擬信號、數字信號、語音、數據和圖像的傳遞以及控制信號和弱電信號的應用。

       網絡綜合布線系統是大樓智能化系統的基礎，作為通信系統的主要物理支持平臺的結構化綜合布線是系統建設的重點。大樓的綜合布線系統必須要滿足大樓信息化管理的要求。結構化布線系統的大部分子系統都位于建筑物內部，一旦完成建設將很難變更系統地結構并對系統進行升級，所以在建設初期就明確結構化布線系統作為一個基礎的物理平臺，需要具有一定的超前性。


二、設計原則

安全性：系統中的所有設備，在性能指標中安全性放在首位。要求數據不丟失、系統可靠連續運轉的同時，還應符合中國或國際有關的安全標準，并可在非理想環境下有效工作。

實用性：系統設計應符合實際需要，不能華而不實。如果片面追求系統的超前性，勢必造成投資過大，使系統偏離實際需要太遠；而片面追求經濟性，勢必降低功能與技術先進性，而不能滿足信息時代的需求。因此，系統要有實用性，具備好的性能價格比。

可擴充性：系統所應用的技術不斷向前發展，用戶需求也在不斷變化，同時考慮到本工程功能多、用戶多、服務對象不同，因此智能系統的設計與實施應充分考慮到將來擴展的需要。

易維護性：系統運行過程中的維護是極為重要的。應盡量做到簡單易操作。系統的運轉盡量做到給電后即可啟動工作，平日免維修。維護過程中無需使用過多的專用維護工具。

三、需求分析

       綜合布線系統可以支持目前和將來的語音、數據和多媒體圖像傳輸?shù)男枨?，滿足辦公自動化和計算機網絡系統對布線的需求，并可于外部網絡連接。布線系統應為開放式結構，在應用上還能支持會議電視、多媒體等系統的需要。即任一信息點能夠連接不同類型的設備，如計算機、打印機、終端或電話、傳真機。

       綜合布線系統中，除去固定在建筑物內的線纜外，其余所有的接插件都是積木式的標準件，以方便管理和使用，布線系統應該是可擴充的，以便將來有更大的發展時，很容易將設備擴展進去。通過跳線和不同的網絡設備，可以實現各種不同邏輯拓撲結構的網絡。

       在設計中應充分考慮到系統的長期可靠性，以具有高可靠性的機柜型配線系統為核心，努力提高系統可靠性和安全性。

四、系統設計

4.1傳輸介質選擇


結構化綜合布線系統中常用有三種傳輸介質可供選擇:
a.五類（6類）非屏蔽雙絞線（或屏蔽雙絞線）
b.(GigaSPEED)千兆比特（六類）4對非屏蔽雙絞線
c.光纜：根據項目具體情況及用戶所提出的要求，因此我們確定水平子系統的傳輸介質選用的6類非屏蔽雙絞線，完全滿足其數據、語音及抗干擾的要求。

4.2工作區子系統

       工作區布線子系統由終端設備連接到信息插座的連線（或軟線）組成，包括裝配軟線、連接器和連接所需的擴展軟線，并在終端設備與I/O之間搭橋。

       工作區子系統中所使用的連接器必須具備有國際ISDN標準的8位接口，這種接口能接受大樓自動化系統所有低壓信號以及高速數據網絡信息和數碼聲頻信號。


4.3水平子系統

       從用戶工作區連接至垂直主干線子系統的線便是水平布線子系統，它與主干線子系統的區別在于：水平布線子系統總是在一個樓層上，并與信息插座連接。在綜合布線系統中，水平子系統由4對非屏蔽雙絞線組成，能支持大多數現代通信設備。如果需要某些寬帶應用時，可以采用光纜。

       從用戶工作區的信息插座開始，水平布線子系統在交線處連接，或在小型通信系統中在以下任何一處進行互連：遠程通信接線間、干線接線間或設備間。在設備間中，當終端設備位于同一樓層時，水平布線子系統將在干線接線間或遠程通信接線間的交叉連接處連接。


4.4垂直主干子系統

       垂直干線子系統又稱垂直主干線子系統，它提供建筑物干線電纜的路由，是指從主配線間至樓層配線間的電纜。干線子系統通常是在二個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。該子系統由所有的布線由電纜組成，包括導線和光纖以及將此光纖連到其它地方的相關支撐硬件及從主要單元如計算機房或設備間和其它干線接線間來的電纜。

       為了與建筑群的其它建筑物進行通信，干線子系統將中繼線交叉連接點和網絡接口（由電話局提供的網絡設施的一部分）連接起來。網絡接口通常放在設備相鄰近的房間。網絡接口為這些設施和建筑物綜合布線系統之間劃定界限。


4.5管理子系統


管理應對設備間、交界間和工作區的配線設備、線纜、信息插座等設施，按一定的模式進行標識和記錄，并符合以下規定：

規模較大的布線系統宜采用計算機進行管理，簡單的布線系統宜按圖紙資料進行管理，并應做到記錄準確，及時更新、便于查閱。

每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。

配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料。

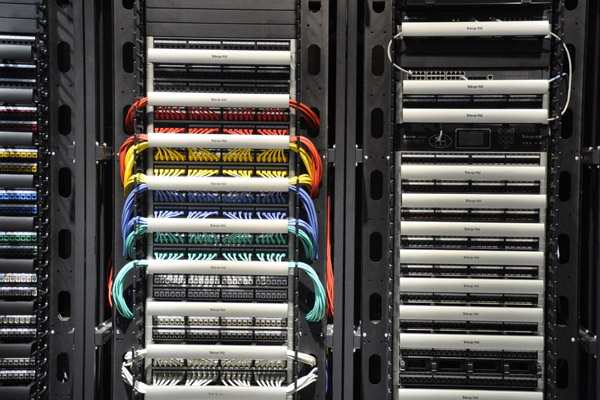

各層配線間線纜一般從主干線槽經過防靜電地板進入相應機柜，在完成分組、上架、理線、綁扎后進行最后的線纜卡接，具體情況應根據現場施工要求靈活處理，但總體須保證線纜的安全和理線的整齊美觀。

4.6設備間子系統

       設備間子系統由設備間中的電纜、連接器和有關的支撐硬件組成。它的作用是把公共系統設備的各種不同設備互連起來。該子系統將中繼線交叉連接處和布線交叉連接處與公共系統設備連接起來。該子系統還包括設備間和鄰近單元如建筑物的入口區中的導線。這些導線將設備或避雷裝置連接到有效建筑物接地點。
